广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

12124

柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

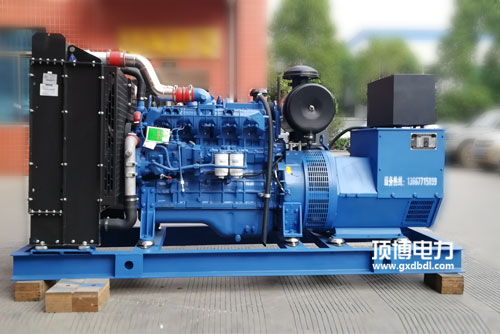

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接插件项目编号	接头序号顺序	实用功能	证明
5号接线端子排	101、106	交流电源零线、火线零线工作输出	有源打印输出，1A AC220v
	101、106	I路作业电源模块零线、cf放入	AC 220V
	104. 105	II路业务主机电源零线、火钱输人	AC 220V
2号接线鼻子	201、206	新开设为无源操控，收缩为有源操控	详细SYK1型
	202	对外部无源掌控移动信号键入共公端
	203	与202合拢后L路重合闸
	204	与202闭锁后O路分闸	I/II路分闸
	205	与202合拢后II路分闸
3号接插件	301. 306	未安全使用，内外部已直连	400A不低于装配工
	302	无源所在位置上报走势打印输出公共信息端	根本型为有源传输，别的技术参数为无源输
	303	I路分闸后与302闭合式
	304	0路送电后与302倒圆角
	305	II路送电后与302合拢
11号接插件	401.406	未选择，內部已直连	400A这些配置
	402.403	I路重合闸后闭锁	无源1A AC220V
	404.405	II路重合闸后倒圆角	无源1A AC220V
5号接线端子排	501-506	自概念无线信号输入输出端	400A不低于选装无源1A AC220v
